AmbiHOOK

für Ziegel- & Steindächer

Ein variables und solides Dachhaken-System für Betonstein- und Ziegeldächer, mit EasyClick Klemmen für die direkte Montage von oben, ohne langwieriges Einfädeln.

  • K
  • Produkte
  • K
  • Photovoltaik-Montagesysteme für Ziegel- & Steindächer

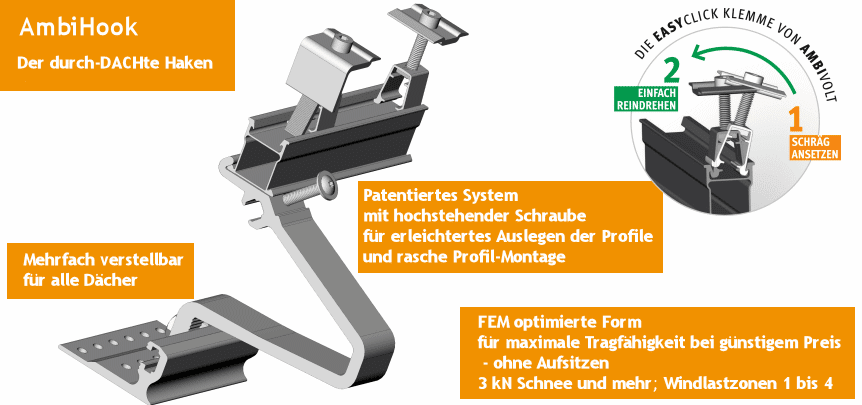

AmbiHook aus Aluminium hat eine sehr hohe Tragkraft und zeigt nur geringste Verformungen unter Last. Das Aufsitzen auf dem Ziegel wird dadurch auch unter hoher Last vermieden. Die Profile werden mit AmbiHook über ein einfaches System mit vormontierter Verriegelungsschraube von oben verbunden.

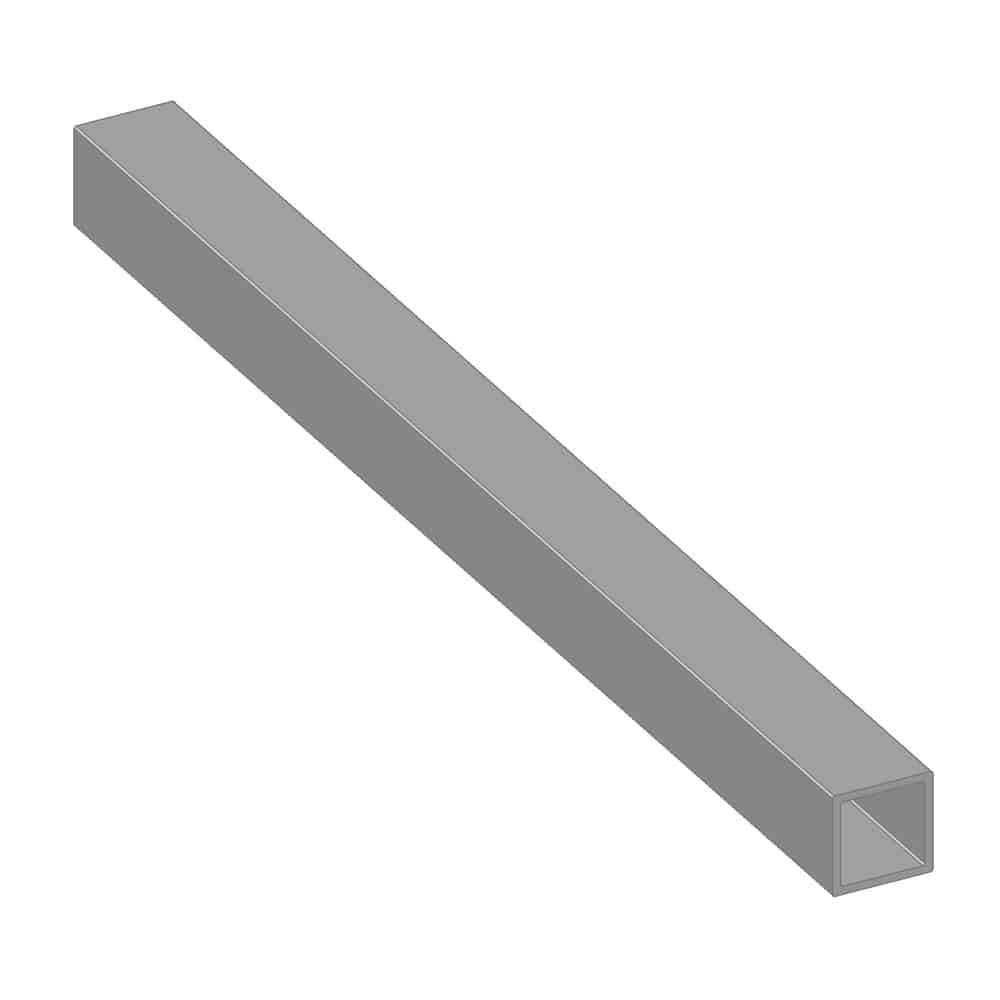

Vor der Montage werden die Profile bereits relativ stabil von der vormontierten Verriegelungsschraube auf dem Dach gehalten – auch ohne Einfädeln. Kurze Schienenverbinder verbinden die Profile formschlüssig.

AmbiHook V5

AmbiHook V5

AmbiHook V4

AmbiHook V4

Infos

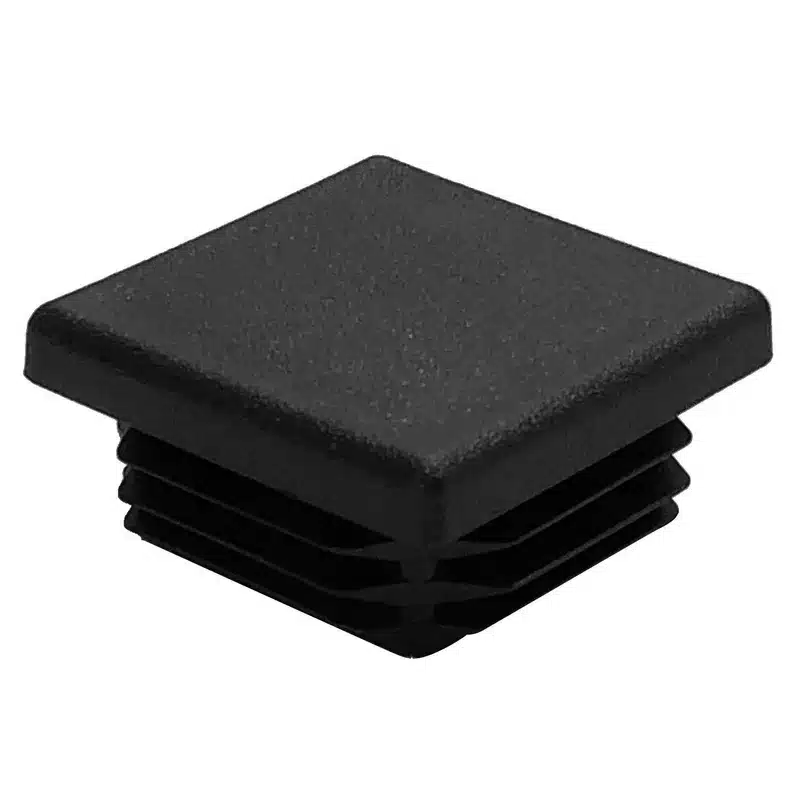

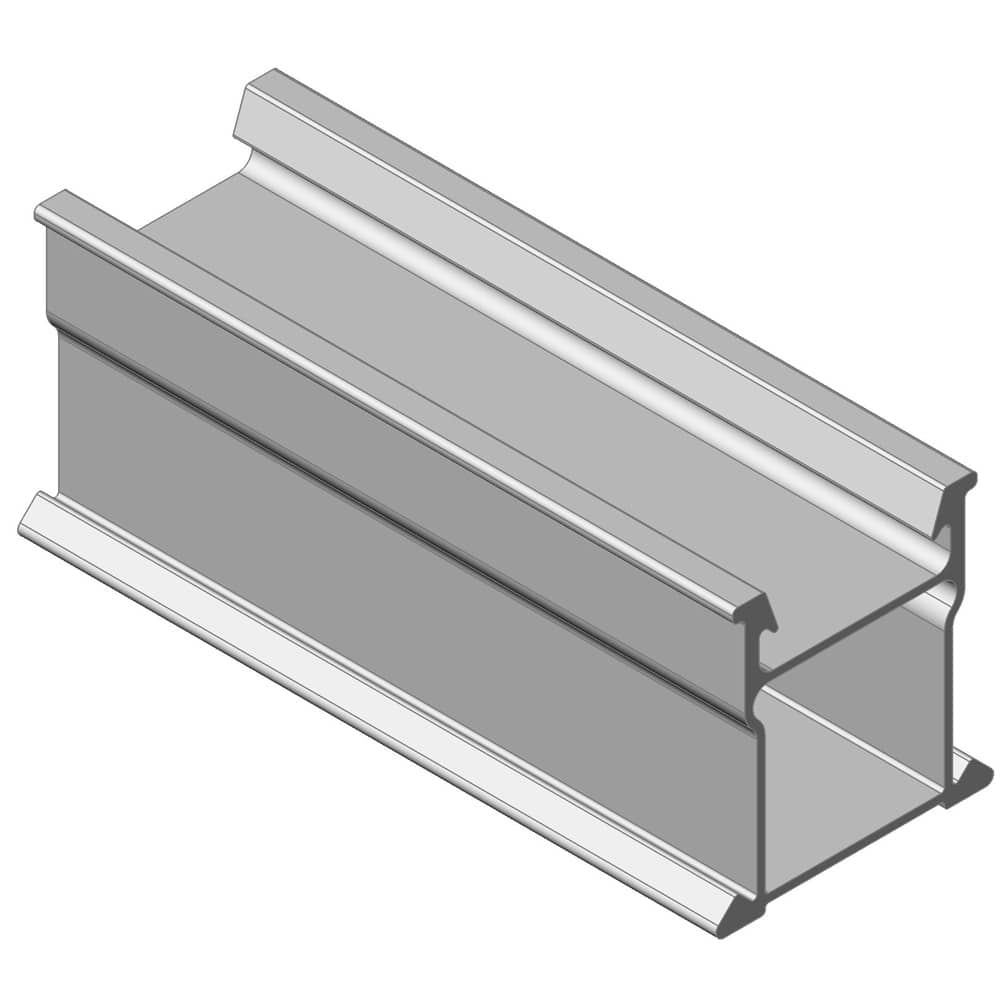

Ergänzungsprodukte

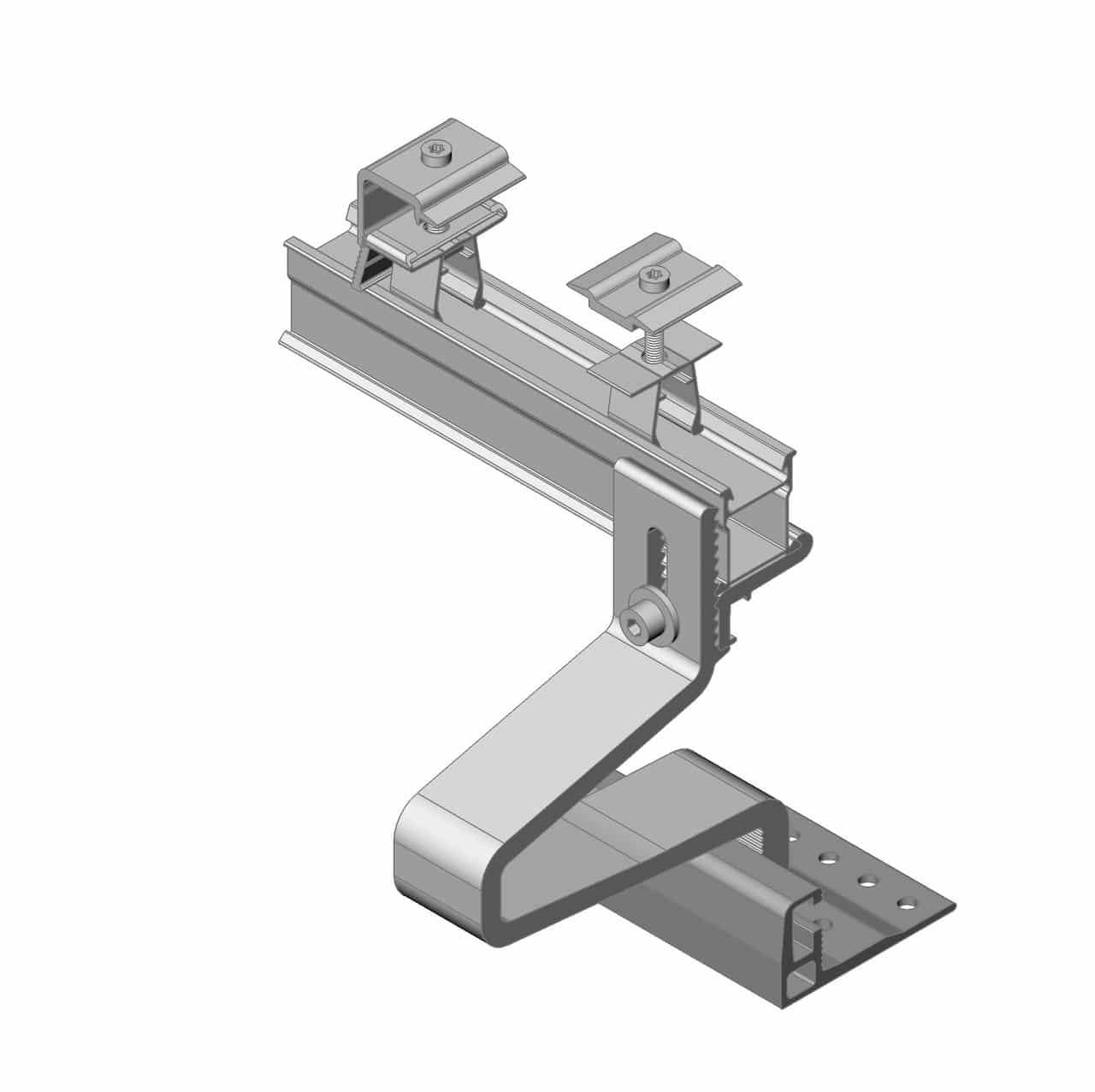

AmbiHook V5

$

3-fach verstellbar

$

Aus Aluminium

$

Patentiertes Schnellmontage-System

$

Hohe Tragfähigkeit

$

Mit Bügel 40 mm oder 55 mm für höhere Lasten

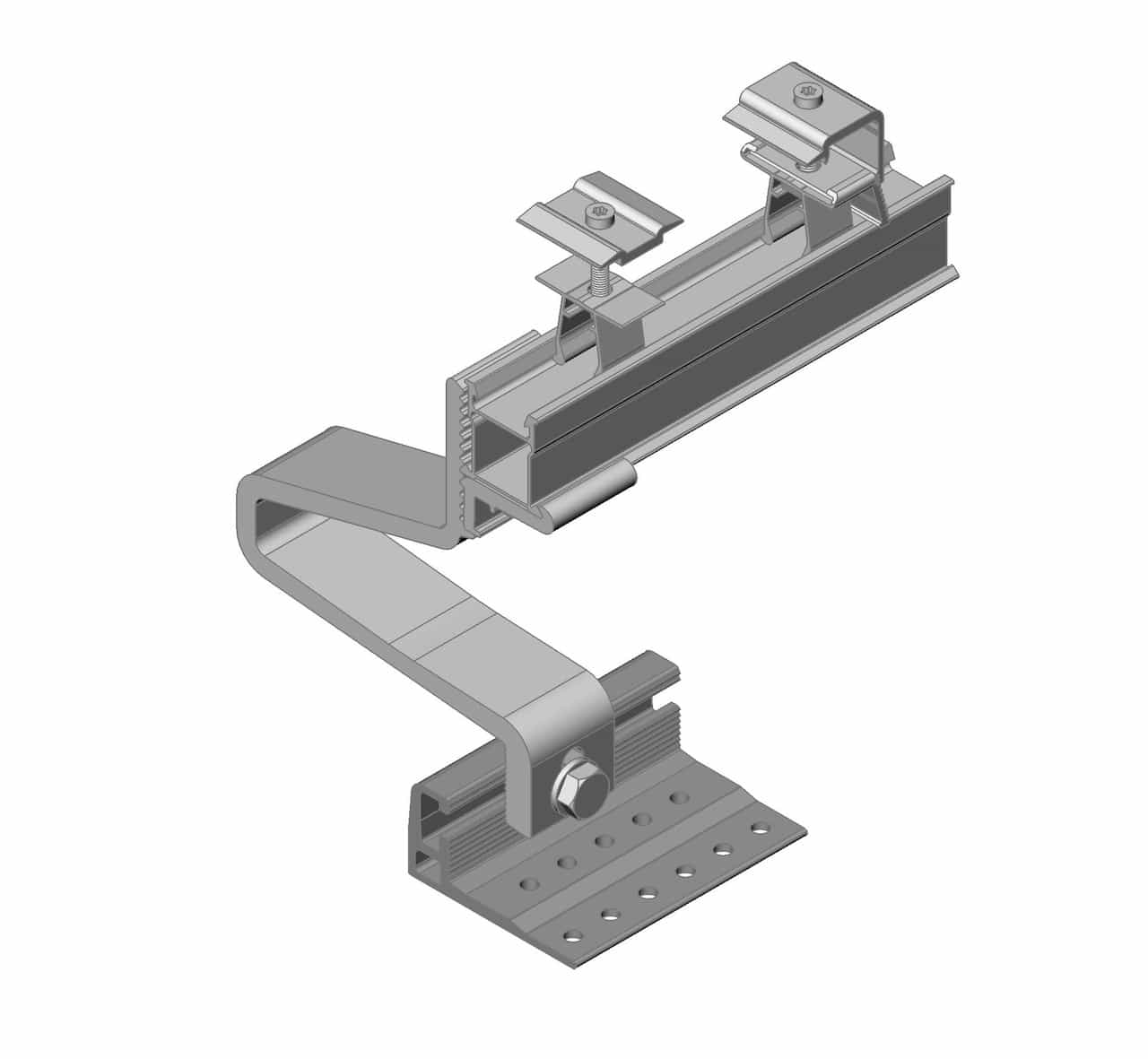

AmbiHook V5 ist ein dreifach verstellbarer, selbsttragender Dachhaken mit hoher Tragkraft. Ausführbar ist der Dachhaken in 40mm und 55mm breit, um bei großen sowie kleinen Lastfällen vernünftige Spannweiten bieten zu können.

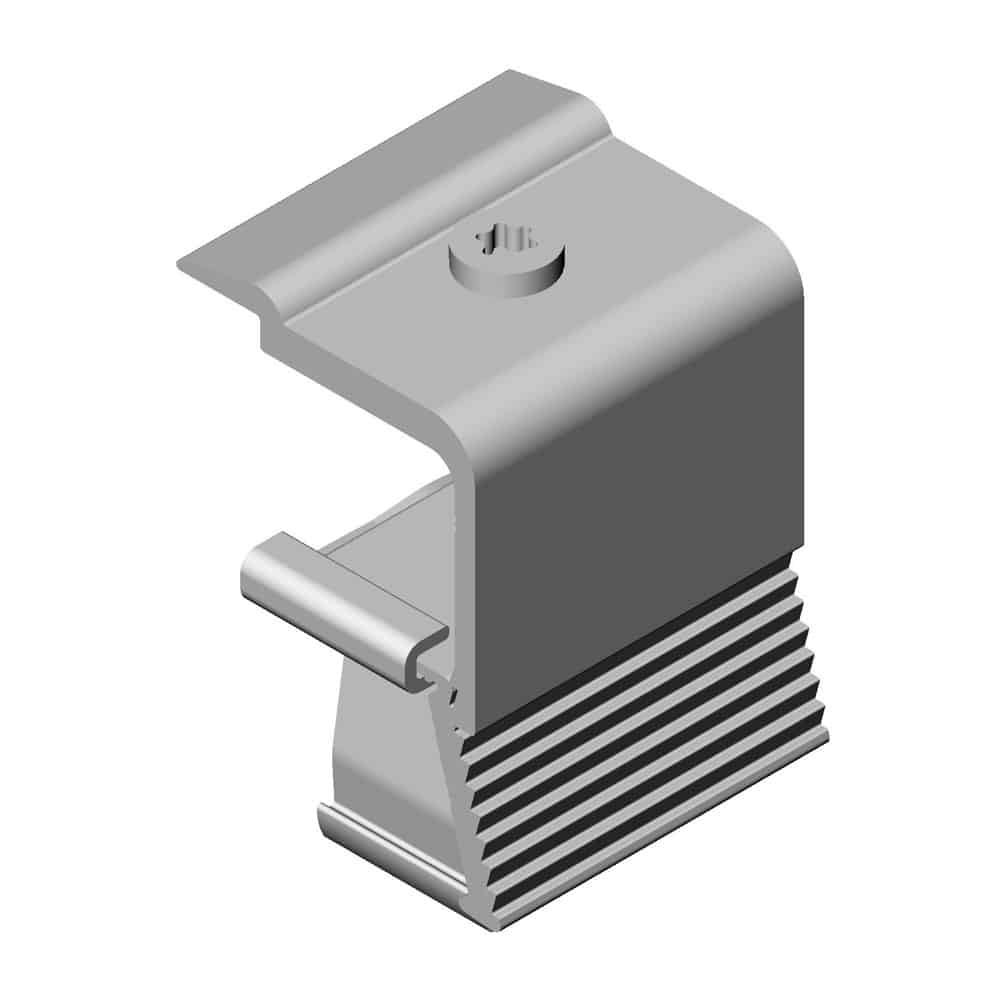

Durch die bereits vormontierte Klemme am AmbiHook V5 können Sie das Profil einfach in den Haken legen und festschrauben, ohne irgendwelche Schrauben einfädeln zu müssen.

Die Verschraubung erfolgt mit Akkuschrauber und mit Drehmoment­begrenzung.
Profilbefestigung am AmbiHook mit ca. 10 Nm.

AmbiHook V5 wurde über die FEM Analyse optimiert. Dadurch wird eine hohe Tragkraft bei moderatem Materialeinsatz erreicht.

Werkzeug
Torx 30 für Holzschrauben, Tellerkopfschraube zur Profilbefestigung und EasyClick Klemme
Gabelschlüssel oder Ringschlüssel 17 mm für Dachhaken Verstellung
Akkuschrauber

Hinweise
Montage der Module an den vom Modulhersteller zugelassenen Haltebereichen.
Das Dach muss die zusätzlichen Lasten und die geänderte Lastverteilung aufnehmen können.
Überprüfung der Tragfähigkeit des Gebäudes.
Überprüfung der Tragfähigkeit des Systems.

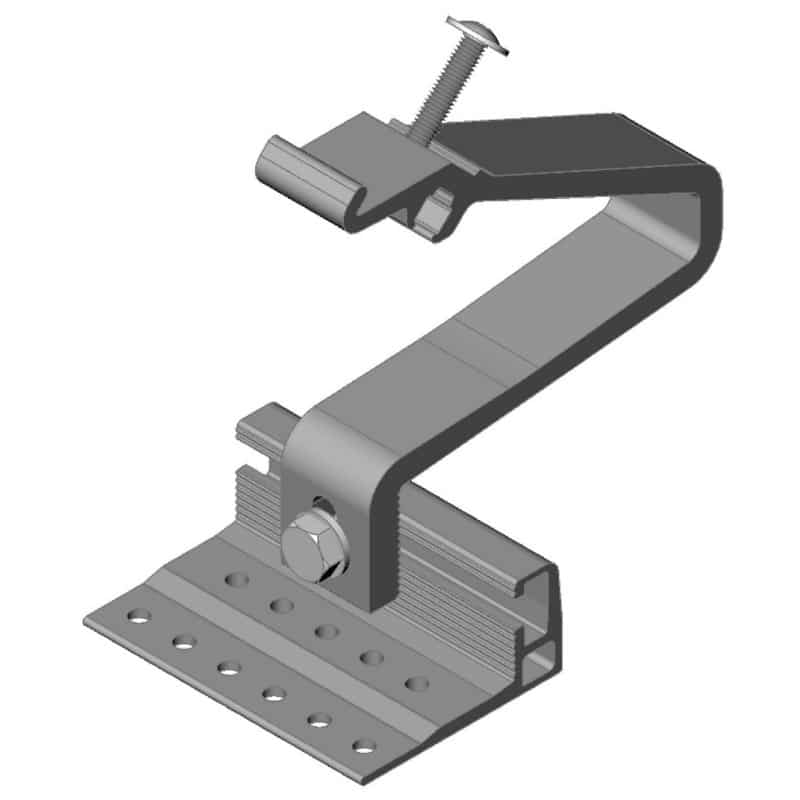

AmbiHook V4

$

2-fach verstellbar

$

Aus Aluminium

$

Patentiertes Schnellmontage-System

$

Hohe Tragfähigkeit

$

Mit Bügel 40 mm oder 55 mm für höhere Lasten

Downloads

Datenblatt AmbiHook V4

data sheet AmbiHook V4 (en)

Montageanleitung

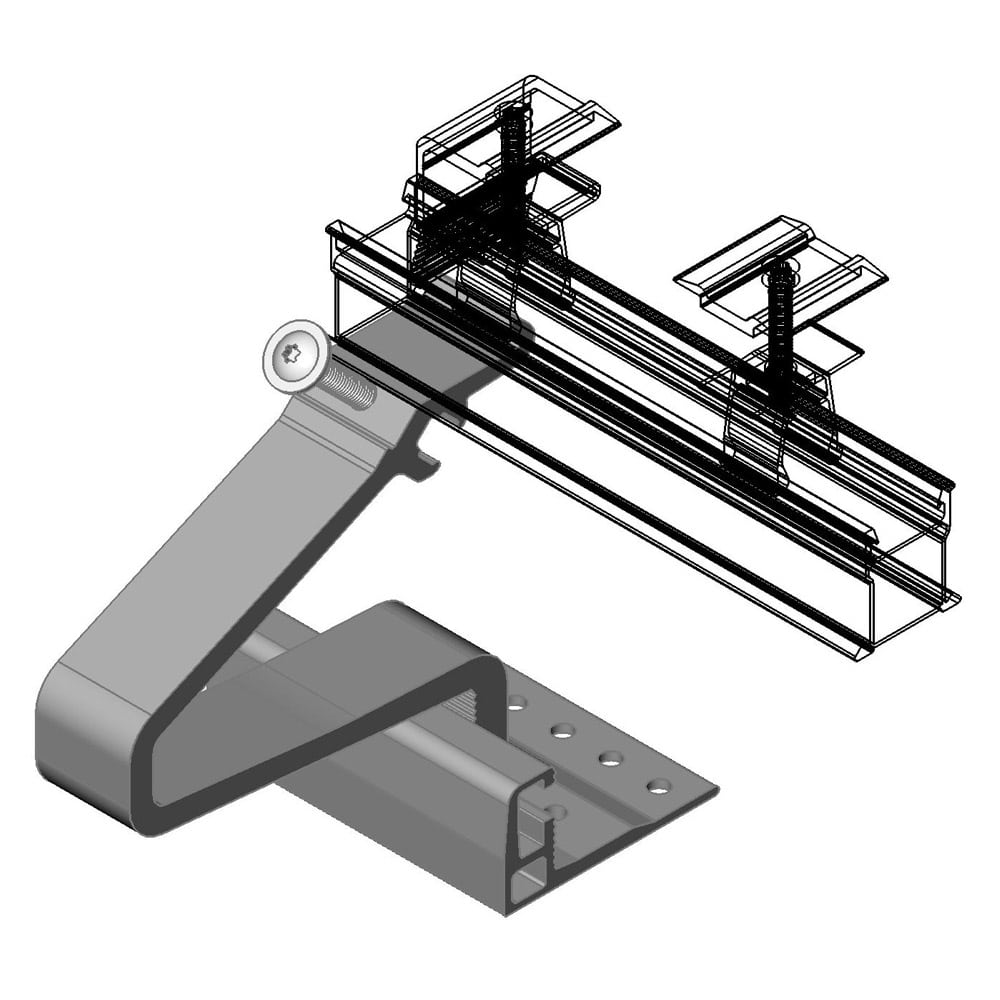

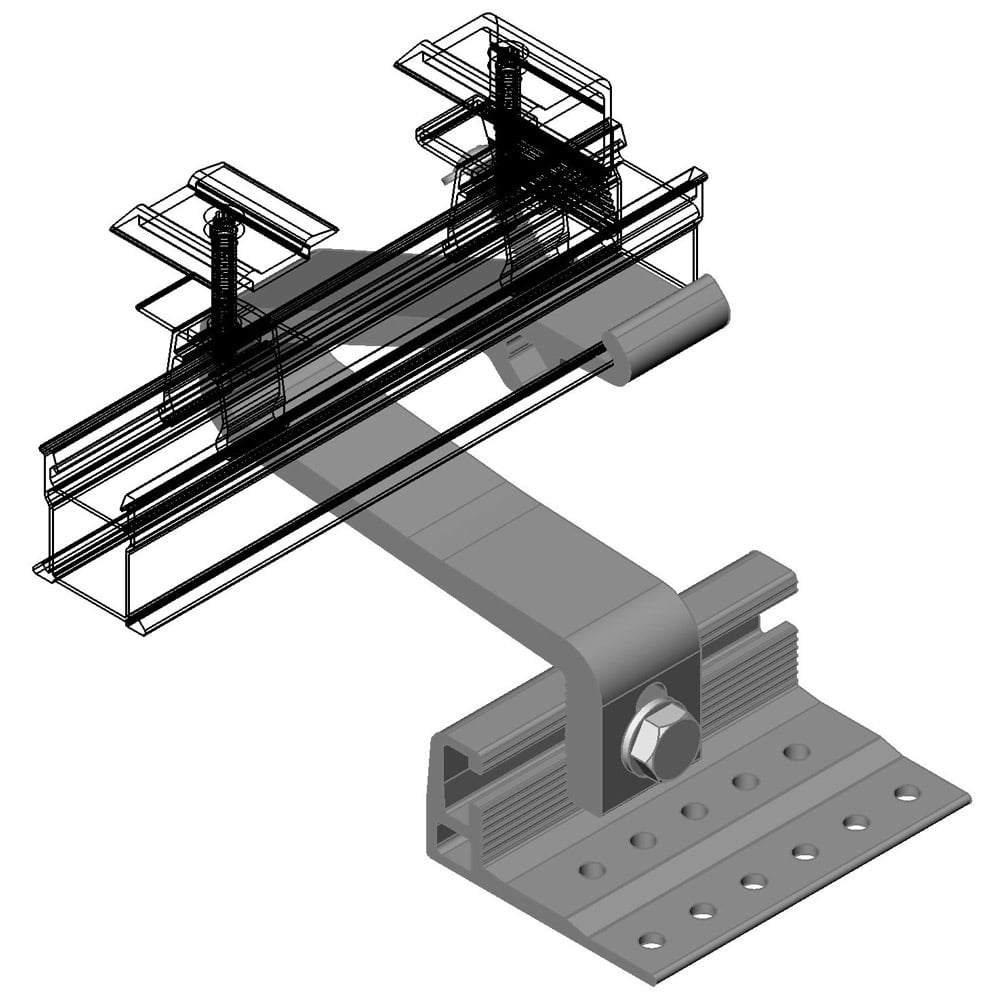

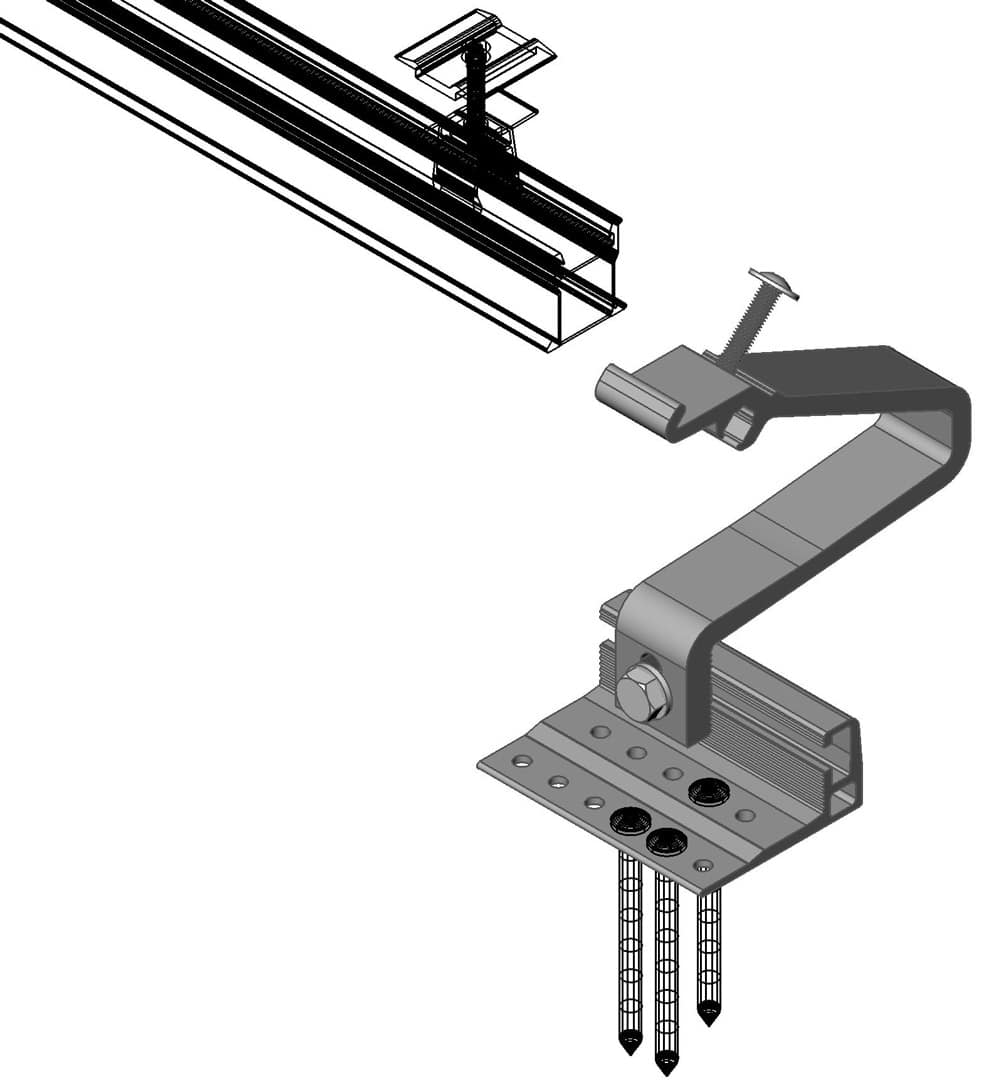

AmbiHook V4 ist ein zweifach verstellbarer, selbsttragender Dachhaken mit hoher Tragkraft. Ausführbar ist der Dachhaken 40mm und 55mm breit, um bei großen sowie kleinen Lastfällen optimale Spannweiten bieten zu können.

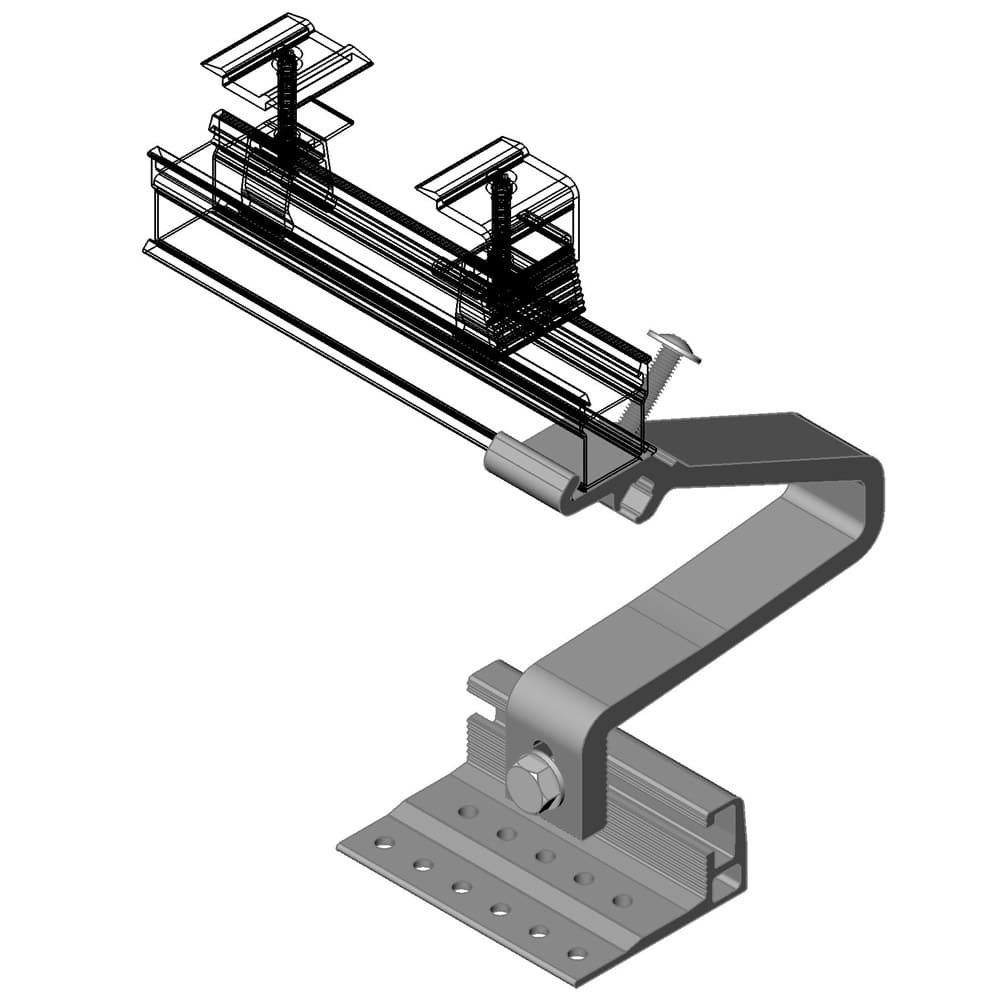

Mit der patentierten, bereits schräg vormontierten Befestigungsschraube im Dachhaken können Sie das Profil einfach in den Haken legen und sofort in einem für den Monteur sehr angenehmen Winkel festschrauben.

Die Verschraubung erfolgt mit Akkuschrauber und mit Drehmoment­begrenzung.
Profilbefestigung am AmbiHook mit ca. 10 Nm.

AmbiHook V4 wurde über die FEM Analyse optimiert. Dadurch wird eine hohe Tragkraft bei moderatem Materialeinsatz erreicht.

Werkzeug
Torx 30 für Holzschrauben, Tellerkopfschraube zur Profilbefestigung und EasyClick Klemme
Gabelschlüssel oder Ringschlüssel 17 mm für Dachhaken Verstellung
Akkuschrauber

Hinweise
Montage der Module an den vom Modulhersteller zugelassenen Haltebereichen.
Das Dach muss die zusätzlichen Lasten und die geänderte Lastverteilung aufnehmen können.
Überprüfung der Tragfähigkeit des Gebäudes.
Überprüfung der Tragfähigkeit des Systems.
