Ambivolt Produkte

Ergänzungsprodukte

für unsere Photovoltaik-Montagesysteme

  • K
  • Produkte
  • K
  • Ergänzungsprodukte Photovoltaik-Montage
Ambivolt EasyClick Kreuzverbinder

Profil
AMB P 40

Ambivolt EasyClick Kreuzverbinder

EasyClick
Mittelklemme

EasyClick Endklemme

EasyClick
Endklemme

Ambivolt EasyClick Kreuzverbinder

EasyClick
Kreuzklemme

Profilverbinder

Profilverbinder
& Schrauben

Endkappe

Endkappe

Profil AMB P 40

$

Erhältlich in den Längen 2,40m, 3,60m, 4,40m, 4,80m, 6,20m

AMB P 40 ist unser universelles Aluminium Profil für alle Schrägdach Montagen.

Es verbindet schnellste Arbeitsmethoden für den Dachdecker mit maximaler Profilauslastung.

Maximale Arbeitszeitersparnis durch die Verbindung des AMB P 40 Profils mit dem EasyClick System.
Klemmen, eindrehen und festschrauben. Fertig.

Optimale Profilauslastung durch effizienteste Materialverteilung im Hohlkastenprofil. In Verbindung mit der EasyClick Kreuzklemme findet dieses Profil den maximalen Anwendungsbereich.

Die Kreuzklemme klemmt den unteren Flansch des AMB P 40 Profils auf einem darunter verlaufenden Profil fest. Durch Ausführungen der EasyClick Kreuzklemme ohne Anker ist das Profil AMB P 40 auch an glatten, gelochten Oberflächen klemmbar.

Downloads

Datenblatt AMB P40

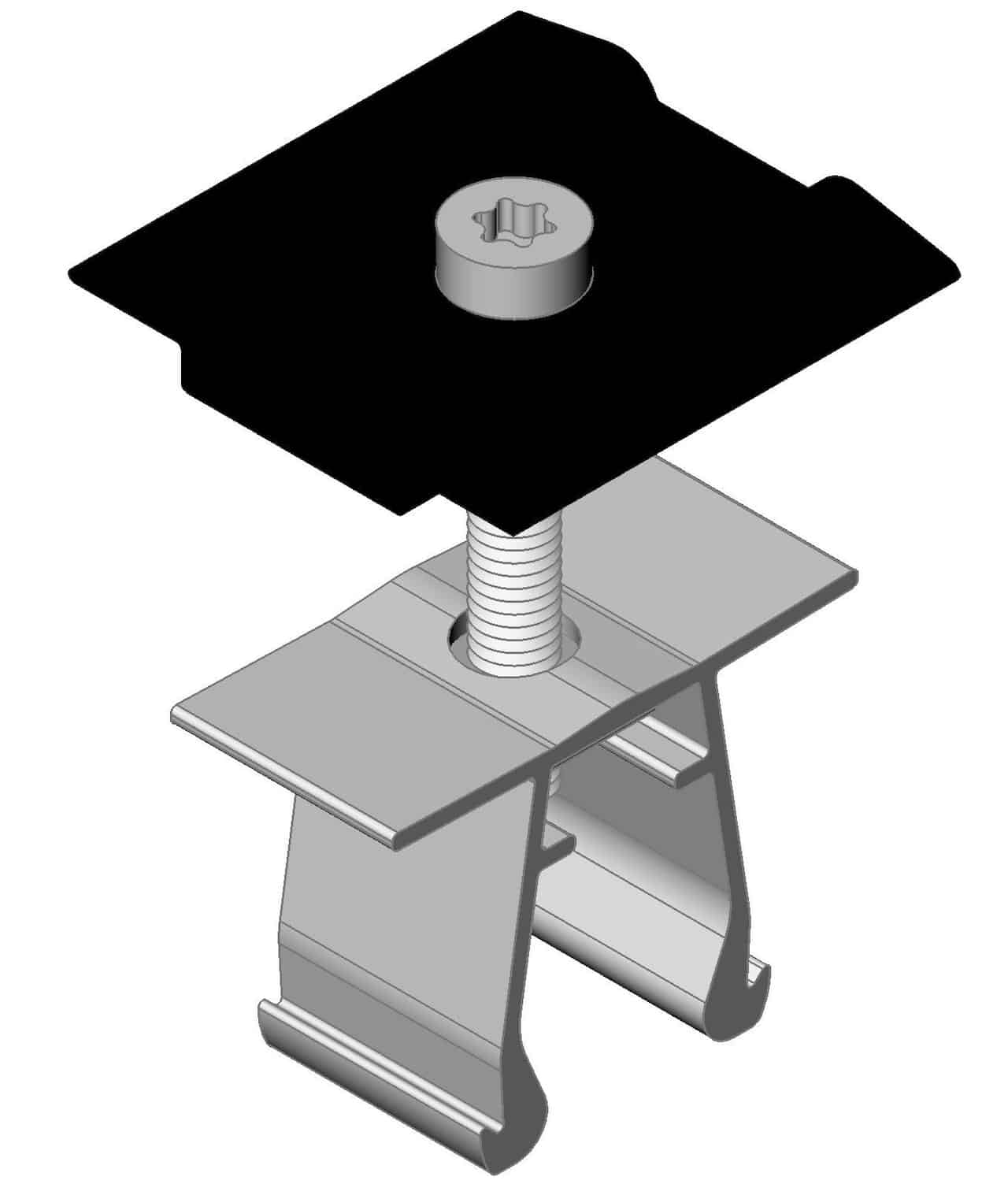

EasyClick Mittelklemme

$

Mittelklemmen, wie auch Endklemmen haben einen Klemmbereich von 26-40 mm

$

Ausführung:

  • Silber
  • Silber, mit geerdetem Modul
  • Schwarz
  • Schwarz, mit geerdetem Modul

Die EasyClick Klemmen können unter leichter Drehung bei minimalem Kraftaufwand von oben in das Profil AMB P 40 eingeklickt werden.

Die EasyClick Klemme hat eine Haltekraft von bis zu 6 kN (entspricht 600 kg). Durch die extrem gleitfähige Schraube reicht ein Drehmoment von ca 5 – 10 Nm.

EasyClick Klemmen wurden über die FEM Analyse optimiert. Dadurch wird eine hohe Tragkraft bei moderatem Materialeinsatz erreicht.

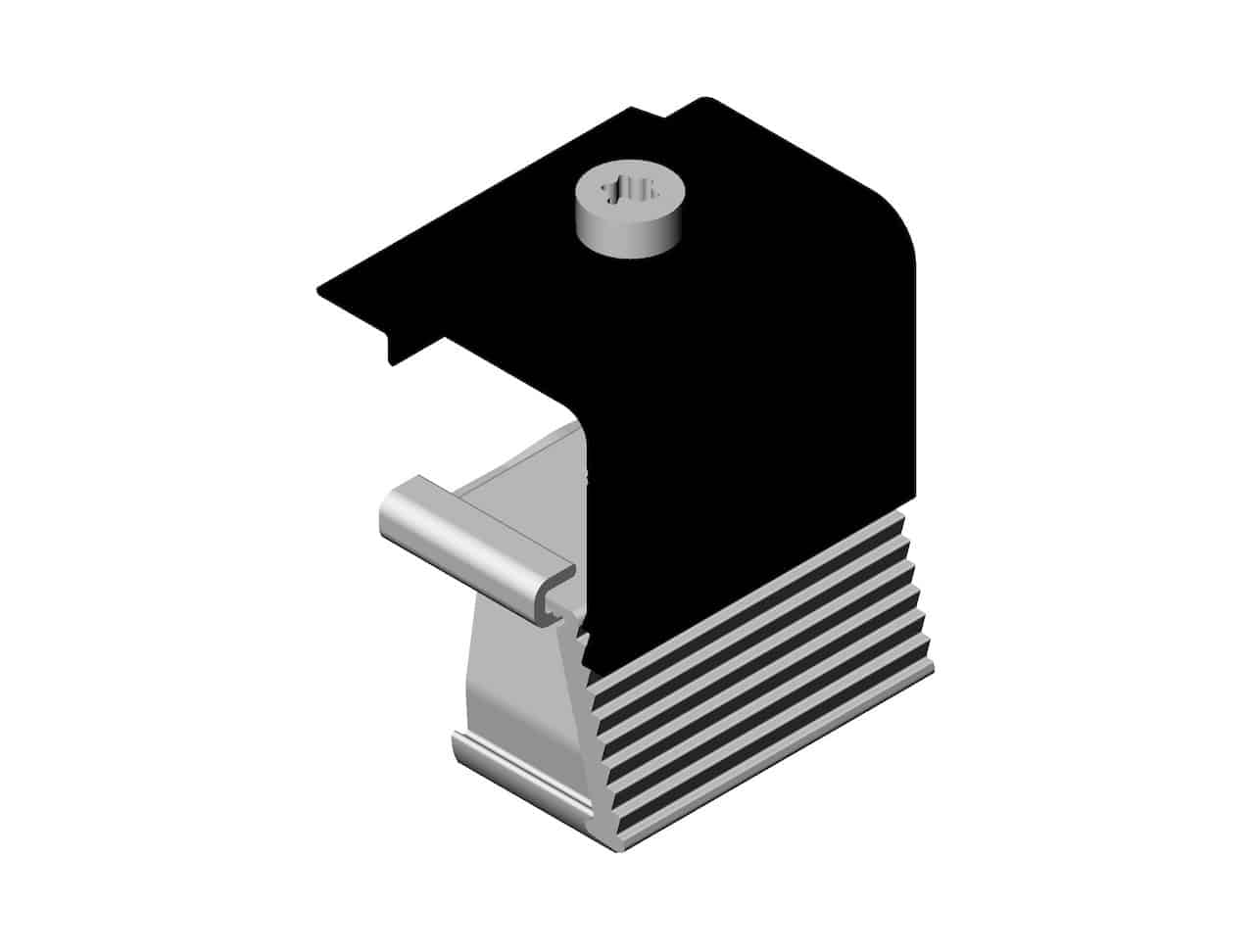

EasyClick Endklemme

$

Endklemmen, wie auch Mittelklemmen haben einen Klemmbereich von 26-40 mm

$

Ausführung:

  • Silber
  • Silber, mit geerdetem Modul
  • Schwarz
  • Schwarz, mit geerdetem Modul

Die EasyClick Klemmen können unter leichter Drehung bei minimalem Kraftaufwand von oben in das Profil AMB P 40 eingeklickt werden.

Die EasyClick Klemme hat eine Haltekraft von bis zu 6 kN (entspricht 600 kg). Durch die extrem gleitfähige Schraube reicht ein Drehmoment von ca 5 – 10 Nm.

EasyClick Klemmen wurden über die FEM Analyse optimiert. Dadurch wird eine hohe Tragkraft bei moderatem Materialeinsatz erreicht.

Ambivolt EasyClick Kreuzverbinder

EasyClick Kreuzklemme

$

Die EasyClick Kreuzklemme ist das ideale Verbindungsstück zum Profil AMB P 40

Ermöglicht Kreuzverbindungen unter AMB P 40 Profilen ohne langwierige Einfädelungsprozesse. Eindrehen, festschrauben, fertig.

Ohne das Ankerstück wird die Kreuzklemme verwendet, um das Profil AMB P 40 auf glatten Oberflächen zu befestigen.
Erhältlich mit und ohne Anker, mit verschiedenster Schrauben und Muttern Variation, speziell für Ihren Anwendungsfall.

Profilverbinder
Schrauben für Profilverbinder 5,5x19

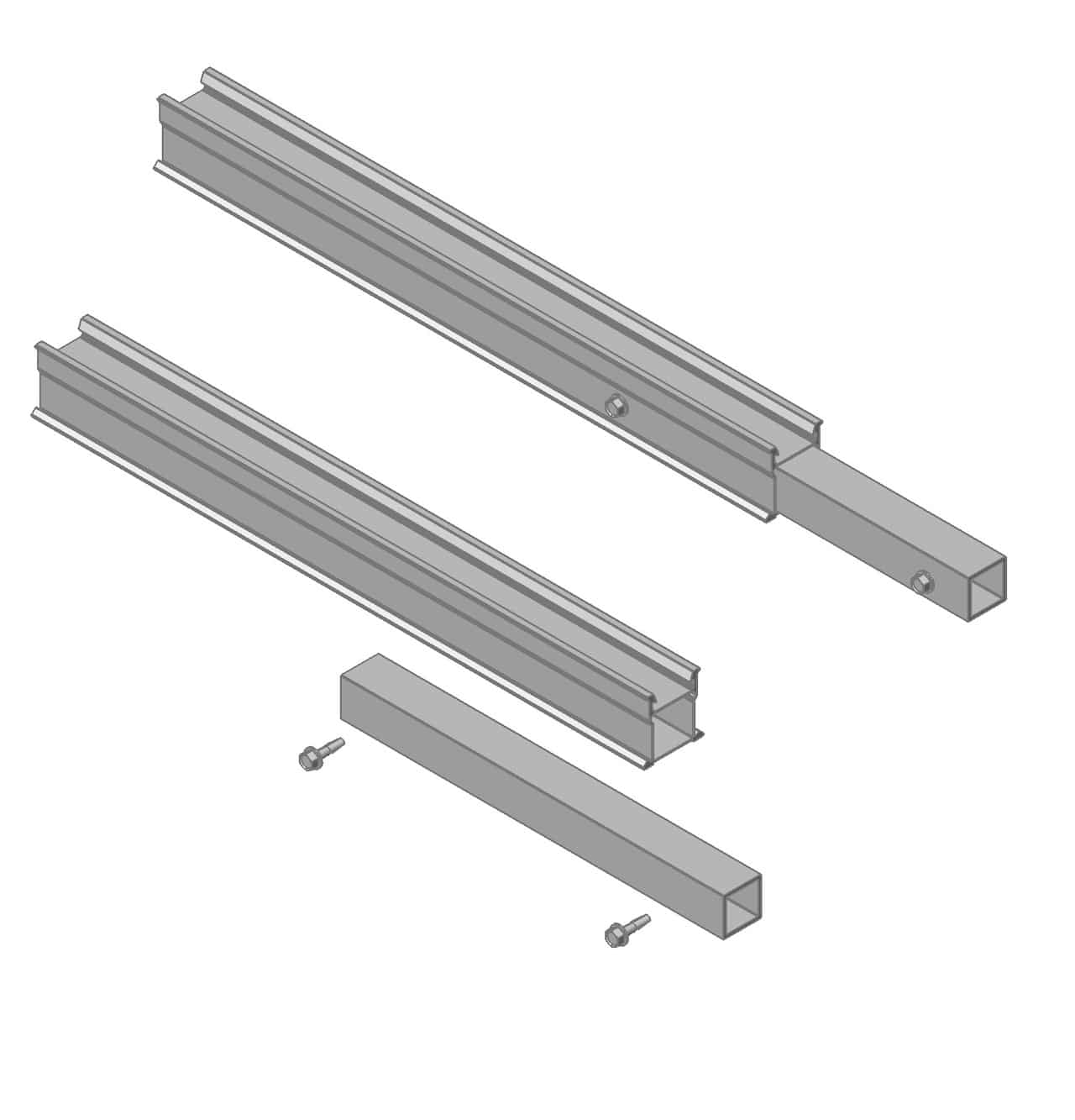

Profilverbinder

$

Verbindungsstück für AMB P 40 Profile

$

250 mm lang

$

Mit selbstbohrenden Schrauben im Profil AMB P 40 montierbar

$

Verwendung von nur einer Schraube pro Profilverbinder, um Dehnungsfugen einzubauen

$

Verwendung von zwei Schrauben, um eine kraftschlüssige Verbindung zwischen Profilen herzustellen

Schrauben 5,5×19 für Profilverbinder

Schrauben für Profilverbinder 5,5x19

Endkappe

$

Schwarzes Endstück, um einen optisch ansprechenden Abschuss im Profil zu erzeugen
